1. Функціональні модулі шафи-з’єднані мережею та основні компоненти
|
Функціональний модуль |
Основна функція |
Основний компонент |
Функція компонента |
|
Модуль вхідної лінії та розподілу живлення |
Отримайте вихідну потужність змінного струму від інвертора, реалізуйте збір і розподіл електроенергії та побудуйте канал підключення-основної мережі |
Вимикач вхідної лінії |
Вимикач вхідної лінії: розірвати основне коло + захист від перевантаження/короткого-замикання |
|
Ізолюючий вимикач |
Ізолюючий вимикач: забезпечте очевидні точки розриву для технічного обслуговування |
||
|
Шинопровод / мідна шина |
Збірна шина: має великий струм і збирає багато{0}}канал електроенергії |
||
|
Вихідний термінальний блок |
Вихідний клемний блок: стандартизуйте з’єднання між мережевою-шафою з’єднання та мережевими-кабелями, зменшіть ризик збоїв проводки та спростіть подальше обслуговування |
||
|
Модуль захисту-підключення до мережі (основний блок безпеки) |
Забезпечте -двосторонню безпеку системи виробництва електроенергії та електромережі, запобігайте пошкодженню обладнання, спричиненому несправностями мережі/ефектом островів/стрибками |
Пристрій захисту від-острівів |
Пристрій проти -оточення: основний компонент, виявляє ефект ізоляції та відключає ланцюг |
|
Реле підвищеної напруги / пониженої напруги / підвищеної частоти / зниженої частоти |
SPD: пригнічує перехідну перенапругу та захищає компоненти |
||
|
Пристрій захисту від перенапруг (SPD) |
Реле: моніторинг параметрів мережі та спрацьовування аномального захисту |
||
|
Пристрій захисту від замикання на землю |
Пристрій захисту від замикання на землю:-відстежуйте струм замикання на землю в реальному часі, швидко відключайте ланцюг у разі несправності та запобігайте нещасним випадкам з персоналом або обладнанням, спричиненим витоком електричного струму |
||
|
Модуль вимірювання та моніторингу потужності |
Точно вимірювати-підключену до мережі електроенергію, контролювати робочі параметри електромережі/системи виробництва електроенергії та надавати дані для розрахунків/діагностики |
Три{0}}фазний багатофункціональний електролічильник |
CT/VT: Перетворення великого струму/високої напруги в малі сигнали для адаптації до вимірювання лічильника |
|
Трансформатор струму (CT) / трансформатор напруги (VT) |
Електричний лічильник: вимірювання активної/реактивної електроенергії, контроль напруги/струму/частоти |
||
|
Термінал вимірювання та контролю |
Термінал вимірювання та керування: збирайте дані та підтримуйте локальний/віддалений дисплей |
||
|
Світловий індикатор стану / екран дисплея |
Світловий індикатор стану: інтуїтивно зрозуміле відображення стану-закриття з’єднання з мережею, сигналу про несправність, увімкнення живлення тощо; Екран дисплея: переглядайте дані про електроенергію, параметри мережі та коди несправностей локально без зовнішнього обладнання |
||
|
Модуль керування-підключенням до мережі та зв’язку |
Реалізуйте інтелектуальне перемикання-схеми підключення до мережі, обмінюйтеся інформацією з системою диспетчеризації мережі/системою фотоелектричного моніторингу та відповідайте вимогам диспетчеризації |
Контактор-підключення до мережі |
Контактор: приймає сигнали та автоматично перемикає ланцюг-підключення до мережі |
|
Контролер / ПЛК |
Контролер: координує дії кожного модуля та виконує задану логіку |
||
|
Модуль зв'язку (4G / Ethernet / RS485) |
Модуль зв'язку: реалізація віддаленого моніторингу та передачі даних |
||
|
Ручний/автоматичний перемикач |
Перемикач ручного / автоматичного перемикання: перемикання режиму керування, отримання інструкцій дистанційного/ПЛК в автоматичному режимі; Реалізуйте локальну роботу в ручному режимі, щоб задовольнити потреби технічного обслуговування або аварійної ситуації |
||
|
Шафа та допоміжний модуль |
Забезпечте носій установки та захисне середовище для забезпечення стабільної роботи внутрішніх компонентів у зовнішньому / промисловому середовищі |
Металева шафа (IP54 і вище) |
Корпус: Пилонепроникний, водонепроникний і запобігає проникненню сторонніх предметів |
|
Вентилятор/термостат охолодження |
Вентилятор охолодження: запускайте та зупиняйте залежно від температури, щоб запобігти високо{0}}старінню компонентів |
||
|
Технічне освітлення |
Освітлення для обслуговування: забезпечте джерело світла для-обслуговування шафи |
||
|
Кабельний лоток / канал |
Кабельний лоток/канал: акуратно розташуйте електропроводку та спростіть технічне обслуговування |
||
|
Ущільнювальна стрічка |
Ущільнювальна стрічка: покращує герметичність корпусу, запобігає потраплянню пилу та дощової води всередину корпусу та забезпечує надійну роботу компонентів у суворих умовах. |
На основі описів функціональних модулів і основних компонентів мережевої-комп’ютерної шафи в таблиці вище можна швидко вибрати та підібрати будь-яке мережеве{1}}з’єднане рішення шафи. Ось два приклади.
Чотири{1}}канальна мережа-з’єднана шафа потужністю 2400 кВт
Вибір компонентів для шафи, підключеної до мережі 400 кВт-, базується на комплексному розрахунку, що включає номінальну напругу системи, загальний струм, вхідний струм на канал інвертора, координацію захисту, вимоги до точності вимірювання та адаптованість до навколишнього середовища. Нижче наведено детальне обґрунтування вибору ключових компонентів цього рішення:
Компоненти вхідної лінії та основного кола
Рамковий автоматичний вимикач (TGW1N-1600/4P-800A)
Основа розрахунку:
Загальна потужність системи: 400кВт
Номінальна напруга: 380 В (три-фази)
Коефіцієнт потужності: консервативно оцінений на рівні 0,8
Поточна формула розрахунку:
Враховуючи 1,1-кратне резервування та гармонічні ефекти, 800A вибрано як стандартний рейтинг.
PV-Спеціальна функція: оснащено відключенням із затримкою зниженої напруги, щоб запобігти раптовим-впливам на підключення до мережі, коли мережа відновлюється.
Вхідний автоматичний вимикач (NM1-250S/4300 250A)
Розрахункова потужність на канал інвертора:
4 вхідних канали, кожен приблизно по 100 кВт
Поточний на канал:
Вибір 250 A забезпечує 1,3-кратну здатність до перевантаження, гарантуючи відсутність неприємних відключень під час короткочасних-перевантажень інвертора.
Поворотний ізолятор (HD13BX-1000A/41 4P)
Обґрунтування вибору:
Використовується для забезпечення видимих точок зламу для забезпечення безпечного обслуговування.
Розрахований на 1000 A > 800 A головного вимикача, що відповідає вимогам ізоляції.
Шинопровод (мідна шина, 800A)
Основа вибору:
Струм-пропускна здатність мідних шин оцінюється в 2 А на мм². Вимоги до 800 А потребують щонайменше 400 мм²-площі поперечного перерізу.
Як правило, TMY-80×10 (800 мм²) або еквівалентна специфікація використовується для забезпечення підвищення температури менше або дорівнює 40 К.
Компоненти модуля захисту
Пристрій захисту від перенапруг (LYY1-40kA)
Основа вибору:
Фотоелектричні системи часто піддаються зовнішньому середовищу з високим ризиком -спричиненого блискавкою.
Розрядна потужність 40 кА відповідає вимогам випробування класу II, підходить для захисту від блискавки в системах розподілу низької-напруги.
Автоматичний вимикач захисту SPD (NXB-63AC63 4P)
Обґрунтування вибору:
Використовується для-захисту переднього кінця SPD, щоб запобігти впливу SPD на головне коло в разі короткого замикання.
Номінал 63A відповідає SPD, гарантуючи, що він не спрацьовує під час нормальної провідності SPD.
Компоненти вимірювального модуля
Трансформатор струму (BH-0.66 800/5, клас 0,5)
Основа вибору:
Струм головного кола становить приблизно. 760А. Вибір 800/5 CT призводить до вторинного струму 5A, що підходить для вимірювальних приладів.
Клас точності 0,5 відповідає-вимогам вимірювання підключення до мережі.
Багатофункціональний електролічильник (AMC96L-E4)
Обґрунтування вибору:
Підтримує зв'язок RS485, що дозволяє завантажувати дані про напругу, струм, потужність, енергію тощо.
Відповідає вимогам до мережі для збору даних і моніторингу в точках підключення-фотоелектричної мережі.
Компоненти модуля управління та допоміжних засобів
Запобіжник (RT14-400V 6A)
Обґрунтування вибору:
Використовується для захисту вторинних ланцюгів, таких як джерела живлення керування, комунікаційні модулі, живлення приладів тощо.
Запобіжники на 6 А витримують короткочасні-пускові струми та швидко відключаються під час коротких замикань, щоб захистити компоненти керування.
Клеми струму/напруги (45 / 90 шт.)
Основа вибору:
Кожен ТТ вимагає підключення до струмових клем; кожен сигнал напруги вимагає підключення до клем напруги.
Враховуючи потребу в 3 трансформаторах струму, три-фазній напрузі, багатофункціональному лічильнику, проти-коробці проти крадіжок тощо, клеми 45/90 забезпечують розумне резервування.
Корпус (GGD 800×800×2200)
Обґрунтування вибору:
Шафа GGD — це стандартна низьковольтна-розподільна шафа, придатна для сильного струму та багато-ланцюгів.
Розміри враховують простір, необхідний для розміщення вимикача, збірних шин, трансформаторів струму, лічильника, протиугінної коробки тощо.
|
немає |
Назва компонента (з моделлю та специфікацією) |
одиниця |
Кількість |
Функціональний модуль |
Відповідна основна функція модуля |
Опис функції компонента |
малюнок |
|
1 |
Рамковий автоматичний вимикач (TGW1N-1600/4P-800A, із затримкою затримки напруги для PV) |
Шматок |
1 |
Модуль вхідної лінії та розподілу живлення |
Отримайте вихідну потужність змінного струму від інвертора, реалізуйте збір і розподіл електроенергії та побудуйте канал підключення-основної мережі |
Завдяки функції затримки відключення при мінімальній напрузі вимикайте основне ланцюг, захист від перевантаження/короткого-замикання та контроль-спеціального електромережі-підключення |
|
|
2 |
Вхідний автоматичний вимикач (NM1-250S/4300 250A) |
Шматок |
4 |
4-канальний автоматичний вимикач вхідної лінії, відповідальний за розрив і захист від короткого замикання/перевантаження вхідних ліній кожного інвертора |
|
||
|
3 |
Поворотний ізолюючий рубильник (HD13BX-1000A/41 4P) |
Шматок |
1 |
Забезпечте очевидні точки перерви під час технічного обслуговування, щоб забезпечити особисту безпеку експлуатаційного та обслуговуючого персоналу |
|
||
|
4 |
Мініатюрний автоматичний вимикач (NXB-16AC63 2P) |
Шматок |
1 |
Забезпечення незалежного захисту ланцюга живлення для допоміжного обладнання (наприклад, вимірювальних клем, ланцюгів керування) |
|
||
|
5 |
Підтримка шини |
встановити |
2 |
Зафіксуйте та підтримуйте мідний ряд шин, забезпечте надійне встановлення та надійну ізоляцію мідного ряду та уникайте ризиків короткого-замикання |
|
||
|
6 |
Мідний роз'єм |
Шматок |
18 |
Використовується для з'єднання мідних рядів з кабелями та компонентами, забезпечує стабільну передачу струму та зменшує контактний опір |
|
||
|
7 |
Дріт з мідним сердечником, мідний ряд (800A) |
КГ |
60 |
Витримує великий струм 800 А, збирає 4-канальний вхід електричної енергії та передає її до головного вимикача та сторони мережі, яка є основним носієм передачі електроенергії |
|
||
|
8 |
Автоматичний вимикач захисту від блискавки (NXB-63AC63 4P) |
Шматок |
1 |
Модуль захисту-підключення до мережі |
Забезпечте -двосторонню безпеку системи виробництва електроенергії та електромережі, запобігайте пошкодженню обладнання, спричиненому несправностями мережі/ефектом островів/стрибками |
Керуйте увімкненням-вимкненням схеми захисту від перенапруг, сприяйте реалізації функції захисту від блискавки та уникайте ненормального впливу схеми захисту від блискавки на головне коло |
|
|
9 |
Пристрій захисту від перенапруг (LYY1-40KA) |
Шматок |
1 |
Пригнічуйте перехідну перенапругу, спричинену ударами блискавки та коливаннями мережі, і захищайте електричні компоненти в шафі |
|
||
|
10 |
Трансформатор струму (BH-0.66 800/5, клас 0,5) |
Шматок |
3 |
Модуль вимірювання та моніторингу потужності |
Точне вимірювання-підключеної до мережі електроенергії, моніторинг робочих параметрів електромережі/системи виробництва електроенергії та надання даних для розрахунків/діагностики |
Перетворення великого струму 800 А в малий сигнал 5 А, адаптація до вимірювання багатофункціонального електролічильника та забезпечення точності вимірювання та безпеки обладнання |
|
|
11 |
Багатофункціональний електролічильник (AMC96L-E4, з комунікацією) |
Шматок |
1 |
Вимірюйте-електроенергію, підключену до мережі, контролюйте такі параметри, як напруга, струм і потужність, а також підтримуйте функцію зв’язку для здійснення передачі даних |
|
||
|
12 |
Сигнальна лампа (AD11-22/41) |
Шматок |
3 |
Інтуїтивно зрозуміле відображення робочого стану обладнання (наприклад, увімкнення живлення,-закриття з’єднання з мережею, сигналізація про несправність тощо) для локального перегляду |
|
||
|
13 |
Фіксований кронштейн (TMH) |
Шматок |
2 |
Виправте компоненти, пов’язані з-лічильниками, співпрацюйте з-блоком-для захисту від-електрики-для реалізації функції захисту-від крадіжок-електрики та забезпечення безпеки даних вимірювань |
|
||
|
14 |
Проти-електричний-блок (TMH) |
Шматок |
1 |
Спеціально для захисту-електрики-від крадіжок, захисту електропроводки ланцюга обліку та забезпечення автентичності та точності даних вимірювання електроенергії |
|
||
|
15 |
Шафа (GGD, Ш800×Г800×В2200) |
Шматок |
1 |
Шафа та допоміжний модуль |
Забезпечте монтажний носій і захисне середовище для забезпечення стабільної роботи внутрішніх компонентів |
Забезпечте простір для встановлення всіх компонентів, мають основні функції захисту від пилу та захисту та адаптуються до середовища використання в приміщенні |
|
|
16 |
Запобіжник (RT14-400V 6A) |
встановити |
5 |
Захистіть вторинний ланцюг живлення та ланцюг керування, щоб уникнути пошкодження компонентів керування та комунікаційних модулів через перевантаження чи коротке замикання |
|
||
|
17 |
Поточний термінал |
Шматок |
45 |
Стандартизуйте з'єднання струмових сигнальних ліній для зручного розташування проводки та подальшого обслуговування |
|
||
|
18 |
Клема напруги |
90 |
Стандартизуйте підключення сигнальних ліній напруги, забезпечте надійну передачу сигналу та спростіть монтаж електропроводки та подальше обслуговування |
||||
|
19 |
Аксесуари, такі як мідний наконечник, кабельна стяжка, позиціонуючий затискач, пластикова кришка |
- |
- |
Допомога в підключенні електропроводки, кріпленні компонентів і захисті ізоляції, забезпечення акуратного внутрішнього проводки та надійного встановлення компонентів, а також підвищення надійності роботи |
7-канальна шафа на 750 кВт, підключена до мережі
Компоненти вхідної лінії та основного кола

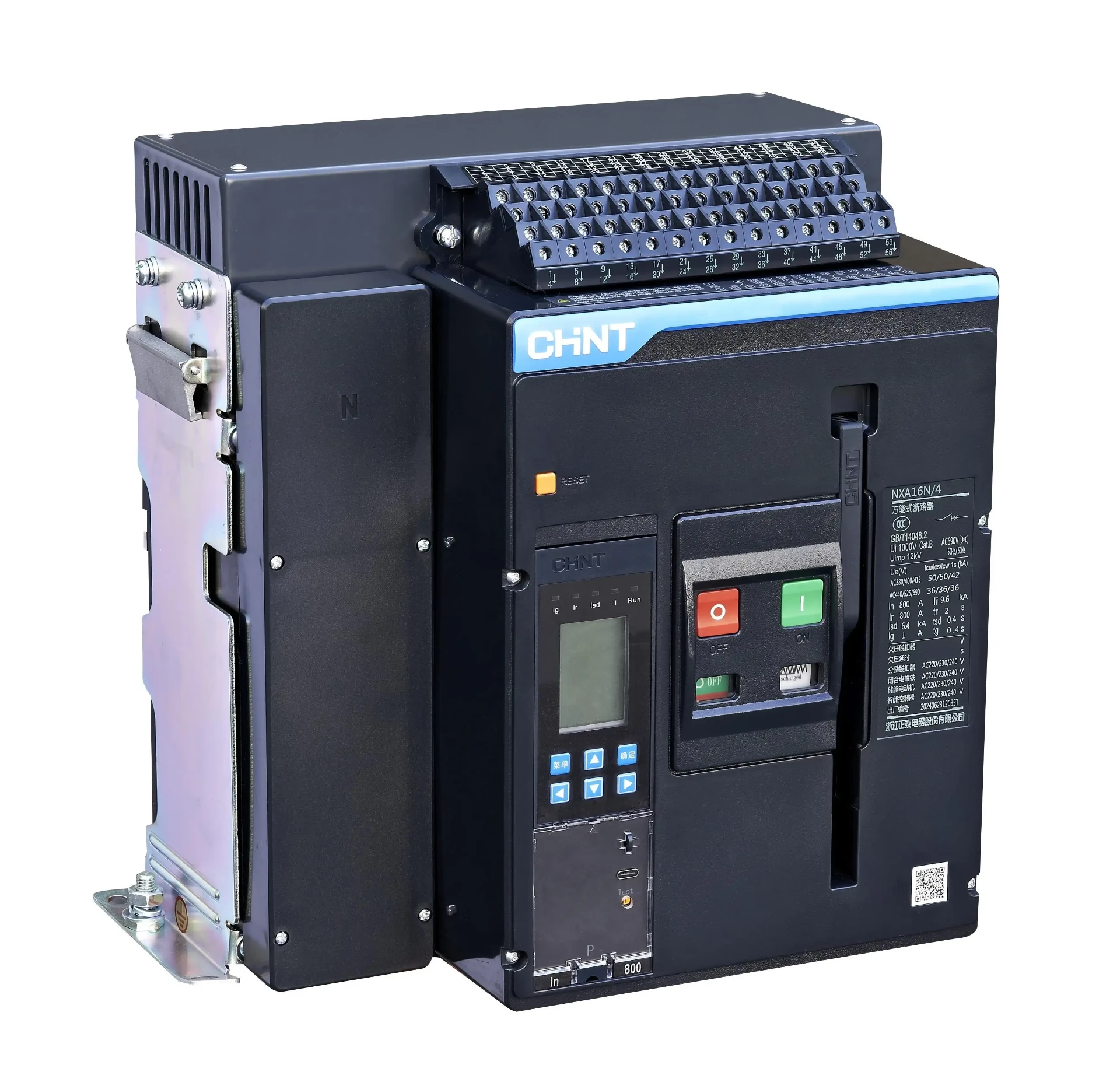

Головний мережевий-перемикач (NXA16N16-MF4 1250A, 4P 65 кА)
Основа розрахунку:
Загальна потужність системи: 750 кВт
Номінальна напруга: 380 В (три-фази)
Коефіцієнт потужності: консервативно оцінений на рівні 0,8
Загальний поточний розрахунок:
Нормальний робочий діапазон струму приблизно 1200-1300А
Інтелектуальні функції: оснащено електричним відкриттям/закриттям, розчіплювачем мінімальної напруги, закриттям-перевірки напруги та функціями затримки, що забезпечує безпечне та контрольоване підключення-до мережі.
Вхідний автоматичний вимикач (NM1-250L/4300B 50kA)
Розрахункова потужність на канал інвертора:
7 вхідних каналів, кожен приблизно по 107 кВт
Поточний на канал:
Обґрунтування вибору:
Номінальний струм 250 A забезпечує 1,23-кратну здатність до перевантаження, гарантуючи відсутність неприємних відключень під час короткочасних-перевантажень інвертора.
Відключаюча здатність 50 кА відповідає-вимогам щодо стійкості до струму короткого замикання в-точці підключення до мережі.
Модель 4300B (з допоміжними контактами) полегшує віддалений моніторинг стану.
Роз'єднувач (1500A/4P HD12)
Основа вибору:
Номінальний струм: 1500 А > 1250 А головного вимикача, що відповідає вимогам ізоляції.
Забезпечує видимі точки розриву для забезпечення абсолютної безпеки для обслуговуючого персоналу.
4-полюсна конструкція забезпечує повну ізоляцію всіх провідників під напругою.
Шинопровод (мідна шина 80 × 10 мм)
Основа вибору:
-Пропускна здатність мідних шин: TMY-80×10 (800 мм²) може витримувати приблизно 1600-1800 А за стандартних умов.
Контроль підвищення температури: Менше або дорівнює 40 К при робочому струмі 1250 А.
Достатня площа поперечного-перерізу забезпечує низький імпеданс і мінімальні втрати потужності.
Кілька опор шин забезпечують механічну стійкість під дією електромагнітних-замикань.
Вхідний мініатюрний автоматичний вимикач (NXB-32A/4P)
Обґрунтування вибору:
Спеціальний захист джерела живлення для терміналу збору обліку електробюро.
Рейтинг 32A забезпечує селективність із захисними пристроями вище по потоку.
4-полюсна конструкція забезпечує повну ізоляцію джерела живлення вимірювання.
Компоненти модуля захисту
1. Обмежувач перенапруг змінного струму (NXUII-C40/40kA)
Основа вибору:
Розрядна ємність 40 кА (8/20 мкс) відповідає вимогам випробування класу II для систем розподілу низької -напруги.
Максимальна безперервна робоча напруга Uc~385 В змінного струму, підходить для систем 380 В.
Рівень захисту Вгору Менше або дорівнює 1,8 кВ, що ефективно захищає наступне обладнання.
Автоматичний вимикач захисту від перенапруг (NXB-63/63A/4P)
Обґрунтування вибору:
Передній-захист розрядника перенапруги, щоб запобігти його впливу на головне коло в разі несправності короткого замикання.
Номінальний струм 63A узгоджується з номінальним розрядним струмом розрядника.
Компоненти вимірювального модуля
1. Вимірювальний трансформатор струму (1200/5A, клас 0,5)
Основа вибору:
Струм головного кола становить приблизно 1200-1300 А при повному навантаженні.
Співвідношення 1200/5A призводить до вторинного струму 5A при номінальному навантаженні, що підходить для стандартних вимірювальних приладів.
За основного струму 1250 А, вторинного струму=(1250/1200) × 5 ≈ 5,21 А в межах діапазону вимірювання лічильника.
Клас точності 0,5 відповідає-вимогам вимірювання підключення до мережі для комерційних застосувань.
Номінальне навантаження відповідає вхідному опору багатофункціонального лічильника.
Багатофункціональний лічильник 2,380 В (із зв'язком RS485)
Обґрунтування вибору:
Відображає потужність, напругу, струм, частоту, коефіцієнт потужності та енергію.
Зв'язок RS485 дозволяє завантажувати дані в системи моніторингу.
Відповідає вимогам до мережі для збору даних і моніторингу в точках підключення-фотоелектричної мережі.
Підтримує як локальний дисплей, так і віддалену передачу даних.
3.Індикатор живлення (жовтий/зелений/червоний)
Обґрунтування вибору:
Забезпечує інтуїтивно зрозумілу візуальну індикацію стану обладнання:
Червоний: живлення ввімкнено / мережу-підключено
Зелений: режим очікування/готовність
4. Розподільна коробка для ущільнювального свинцю та кронштейн для рупору (2 комплекти)
Обґрунтування вибору:
Функція захисту-електрики-від крадіжок для захисту проводки вимірювального контуру.
Забезпечує достовірність та точність даних обліку електроенергії.
Відповідає вимогам енергопостачального бюро щодо безпеки обліку.
Компоненти модуля управління та зв'язку
1. Реле часу
Обґрунтування вибору:
Забезпечує функції контролю затримки для скоординованої роботи.
Працює з перемикачем з’єднання-основної мережі, щоб реалізувати логіку відкладеного закриття/відкриття.
Запобігає одночасним операціям перемикання, які можуть спричинити збої в системі.
2. Проміжні реле (4 шт.)
Обґрунтування вибору:
Посилення керуючих сигналів від контролера або ручних перемикачів.
Перетворюйте логіку керування на керування контакторами й вимикачами-великого струму.
4 одиниці виділено на:
Команда закриття (1)
Команда відкриття (1)
Відгук про статус (1)
Логіка блокування (1)
Забезпечує надійне виконання команд управління закриванням/відкриванням.
Кнопки закриття/відкриття та перемикач
Обґрунтування вибору:
Кнопки ручного керування: Дозволяють локальне керування ланцюгом-підключення до мережі під час технічного обслуговування або в надзвичайних ситуаціях.
Перемикач: дозволяє перемикатися між ручним і автоматичним режимами керування.
Автоматичний режим: отримує команди дистанційного керування/ПЛК
Ручний режим: локальна робота для технічного обслуговування або аварійних потреб
Компоненти шафи та допоміжного модуля
1. Стандартний шафа GGD (Ш1000×Г800×В2200 мм)
Обґрунтування вибору:
Шафа GGD – це стандартна низьковольтна-розподільна шафа, придатна для сильного струму та багато-ланцюгів.
Розміри враховують:
Головний вимикач (розмір рами 1250A)
7 вхідних вимикачів (250A кожен)
Система шин
КТ, лічильники, контрольні пристрої та допоміжні компоненти
Холоднокатана сталева пластина з напиленням забезпечує основний захист від корозії.
Рейтинг використання в приміщенні з достатньою вентиляцією для розсіювання тепла.
2. Запобіжники вторинного живлення (RT28-32/6A, 6 шт.)
Обґрунтування вибору:
Захист вторинних ланцюгів живлення (живлення керування, живлення модуля зв’язку, живлення приладу).
Номінал 6A може витримувати короткочасні-пускові струми, забезпечуючи швидке відключення під час коротких замикань.
6 одиниць виділено на:
Потужність ланцюга керування (2)
Контур вимірювання потужності (2)
Модуль зв'язку живлення (1)
Запасний (1)
3. Кабелі вторинної проводки, клеми та аксесуари
Обґрунтування вибору:
З’єднання для передачі сигналу та живлення для всіх компонентів керування та моніторингу.
Стандартизовані термінали забезпечують надійне підключення та полегшують обслуговування.
Належний розмір дроту для -пропускної здатності струму та вимог до падіння напруги.
|
немає |
Назва компонента (з моделлю та специфікацією) |
одиниця |
Кількість |
Функціональний модуль |
Відповідна основна функція модуля |
Опис функції компонента |
малюнок |
|
1 |
Головний мережевий-перемикач (NXA16N16-MF4 1250A, 4P 65 кА) |
Шматок |
1 |
Модуль вхідної лінії та розподілу живлення |
Отримайте вихідну потужність змінного струму від інвертора, реалізуйте збір і розподіл електроенергії та побудуйте канал підключення-основної мережі |
Стаціонарний інтелектуальний головний вимикач із електричним розмиканням/закриванням, розчіплювачем мінімальної напруги, замиканням-перевірки напруги та функціями затримки. Виконує вимикання основного ланцюга + захист від перевантаження/короткого-замикання |
|
|
2 |
Вхідний автоматичний вимикач (NM1-250L/4300B 50kA) |
Шматок |
7 |
Вхідний автоматичний вимикач 250A, відповідальний за розрив і захист від короткого-замикання/перевантаження кожної вхідної лінії інвертора |
|
||
|
3 |
Вхідний мініатюрний автоматичний вимикач (NXB-32A/4P) |
Шматок |
1 |
Вимикач живлення для приймального терміналу комунального обліку, що забезпечує захист автономного кола електроживлення для вимірювального терміналу |
|
||
|
4 |
Шинопровод (мідна шина 80 × 10 мм) |
встановити |
Кілька |
Несуть великий струм, збирають електроенергію від 7 вхідних автоматичних вимикачів і передають її до основної мережі-перемикача з’єднання та сторони мережі |
|
||
|
5 |
Роз'єднувач (1500A/4P HD12) |
Шматок |
1 |
Забезпечте очевидні точки перерви під час технічного обслуговування, щоб забезпечити особисту безпеку експлуатаційного та обслуговуючого персоналу |
|
||
|
6 |
Обмежувач перенапруг змінного струму (NXUII-C40/40kA) |
встановити |
1 |
Модуль захисту-підключення до мережі |
Забезпечте -двосторонню безпеку системи виробництва електроенергії та електромережі, запобігайте пошкодженню обладнання, спричиненому несправностями/стрибками в мережі |
Захист від блискавки змінного струму, придушення перехідної перенапруги, захист електричних компонентів у шафі від ударів блискавки або коливань мережі |
|
|
7 |
Автоматичний вимикач захисту від перенапруг (NXB-63/63A/4P) |
встановити |
1 |
Контроль входу захисту від перенапруги, керування ввімкненням-вимкненням схеми розрядника перенапруги, допомога в реалізації функції захисту від блискавки |
|
||
|
8 |
Багатофункціональний лічильник 380 В (із зв'язком RS485) |
Шматок |
1 |
Модуль вимірювання та моніторингу потужності |
Точне вимірювання-підключеної до мережі електроенергії, моніторинг робочих параметрів електромережі/системи виробництва електроенергії та надання даних для розрахунків/діагностики |
Відображати потужність, напругу, струм, підтримувати зв'язок RS485, здійснювати облік електроенергії та передачу даних |
|
|
9 |
Вимірювальний трансформатор струму (1200/5A, клас 0,5) |
Шматок |
3 |
Перетворення великого струму 1200 А в малий сигнал 5 А, адаптація до вимірювання багатофункціонального лічильника, забезпечення точності вимірювання та безпеки обладнання |
|
||
|
10 |
Світловий індикатор живлення (жовтий/зелений/червоний) |
Шматок |
5 |
Інтуїтивно зрозуміле відображення робочого стану обладнання (наприклад, увімкнення живлення,-закриття з’єднання з мережею, сигналізація про несправність тощо) для локального перегляду |
|
||
|
11 |
Розподільна коробка свинцевого ущільнювача, ріжковий кронштейн |
встановити |
2 |
Запобігання-використанню-викрадення електроенергії, забезпечення автентичності та безпеки даних вимірювання електроенергії |
|
||
|
12 |
Реле часу |
Шматок |
1 |
Модуль керування-підключенням до мережі та зв’язку |
Реалізуйте інтелектуальне перемикання-ланцюга з’єднання з мережею, обмінюйтеся інформацією з системою диспетчеризації мережі/системою фотоелектричного моніторингу та відповідайте вимогам диспетчеризації |
Забезпечте функцію контролю затримки, співпрацюйте з головним мережевим-перемикачем підключення для реалізації логіки затримки закриття/відкриття |
|
|
13 |
Проміжне реле |
Шматок |
4 |
Посилення сигналів управління, перетворення логіки управління, забезпечення надійного виконання команд закриття/відкриття та інших команд управління |
|
||
|
14 |
Кнопка закриття/відкриття, перемикач |
Шматок |
3 |
Локальне ручне керування замиканням і розмиканням ланцюга-підключення до мережі, перемикання режимів керування (наприклад, ручний/автоматичний) |
|
||
|
15 |
Стандартна шафа GGD (Ш1000×Г800×В2200 мм) |
Шматок |
1 |
Шафа та допоміжний модуль |
Забезпечте монтажний носій і захисне середовище для забезпечення стабільної роботи внутрішніх компонентів |
Внутрішня шафа, холоднокатана плита, пофарбована розпиленням, забезпечує простір для встановлення та основний захист для всіх компонентів |
|
|
16 |
Вторинний запобіжник (RT28-32/6A) |
Шматок |
6 |
Захистіть вторинні ланцюги живлення, уникайте пошкодження компонентів керування через перевантаження або коротке замикання вторинних ліній |
|
||
|
17 |
Кабелі вторинної проводки, клеми та аксесуари |
Лот |
Кілька |
Стандартизуйте підключення вторинних ліній, реалізуйте передачу сигналу та підключення джерела живлення різних компонентів керування та моніторингу, полегшіть обслуговування |
|
