【Опис продукту】

Технологія кремнієвих гетеропереходів (HJT) базується на емітері та полі зворотної поверхні (BSF), які створюються шляхом низькотемпературного росту надтонких шарів аморфного кремнію (a-Si:H) з обох боків дуже добре очищених монокристалічних кремнієвих пластин. товщиною менше 160 мкм, де фотогенеруються електрони та дірки.

Кремнієві сонячні батареї з технологією гетеропереходу (HJT) привернули багато уваги, оскільки вони можуть досягти високої ефективності перетворення, до 25 відсотків, використовуючи низьку температуру обробки, як правило, нижче 250 градусів для всього процесу. Низька температура обробки дозволяє обробляти кремнієві пластини товщиною менше 100 мкм, зберігаючи високий вихід.

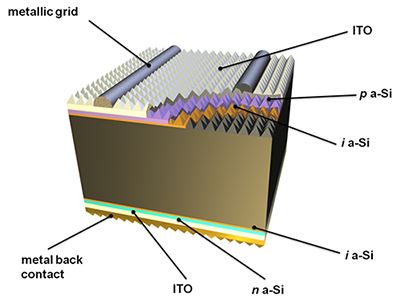

HJT solar cell structure 400 Profile2

【Потік процесу】

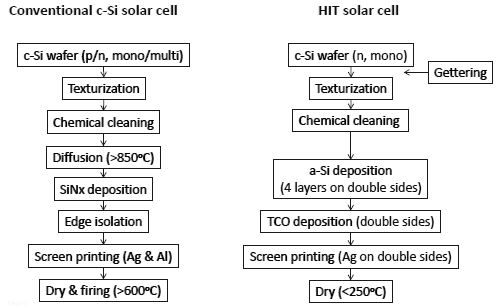

Process flow A black

【Ключові риси】

Високий Eff і High Voc

Коефіцієнт низьких температур 5-8% збільшення вихідної потужності

Двосторонні структури

【Технічні дані】

ТЕХНІЧНІ ДАНІ ТА ДИЗАЙН		ТЕМПЕРАТУРНІ КОЕФІЦІЄНТИ ТА ПАЮВАЛЬНІСТЬ
Розмір	210мм*210мм±0,25	TkUoc (відсоток /K)	-0.27
Товщина	150 плюс 20 мкм/-10 мкм	TkIsc ( відсоток /K)	плюс 0.055
Фронт	12*0.06 мм шини (срібло), 54 пальці (срібло)	TkPMAX ( відсоток /K)	-0.26
Назад	12*0.06 мм шини (срібло),74 пальці (срібло)	Мінімальна міцність на відрив	>1 Н/мм

ЕЛЕКТРИЧНІ ПАРАМЕТРИ на НТЦ
Ні.	ККД (відсотки)	Pmpp (W)	Uoc (V)	Isc (A)	Umpp (V)	Impp (A)	FF (відсотки)
1	24.4	10.76	0.653	16.482	0.749	17.142	83.83
2	24.3	10.72	0.652	16.436	0.748	17.116	83.70
3	24.2	10.68	0.651	16.392	0.748	17.092	83.50
4	24.1	10.62	0.650	16.350	0.747	17.054	83.38
5	24.0	10.58	0.649	16.306	0.747	17.048	83.11
6	23.9	10.54	0.647	16.300	0.747	17.030	82.90
7	23.8	10.50	0.646	16.258	0.746	17.000	82.75
8	23.7	10.46	0.644	16.220	0.746	16.974	82.59
9	23.6	10.40	0.643	16.184	0.745	16.964	82.34
10	23.5	10.36	0.642	16.152	0.745	16.956	82.02
11	23.4	10.32	0.640	16.120	0.745	16.948	81.76
12	23.3	10.28	0.638	16.094	0.744	16.946	81.46
13	23.2	10.24	0.636	16.092	0.744	16.938	81.20
14	23.1	10.18	0.634	16.062	0.743	16.922	80.97
15	23.0	10.14	0.633	16.022	0.743	16.916	80.69
16	22.9	10.10	0.631	16.004	0.743	16.916	80.39
17	22.8	10.06	0.630	15.958	0.742	16.910	80.11
18	22.7	10.00	0.629	15.914	0.742	16.904	79.86
19	22.6	9.96	0.628	15.860	0.741	16.900	79.58
